Les matrices de forgeage sont au cœur des lignes de production industrielle. Soumises à des contraintes mécaniques intenses et répétées, elles s'usent inévitablement, et leur réparation représente un enjeu économique majeur. Trop lente, trop imprécise ou trop coûteuse, la méthode traditionnelle de rechargement manuel atteint ses limites dès que les volumes augmentent.
Un fabricant a repensé intégralement ce processus en combinant la numérisation 3D avec le FreeScan Combo de Shining3D et le soudage par rechargement robotisé. Résultat : une réparation plus rapide, plus précise et moins dépendante du savoir-faire manuel.
Le problème : réparer des matrices usées avec précision et rapidité
Une matrice de forgeage endommagée présente des zones d'usure irrégulières, creux, déformations, pertes de matière localisées, dont la géométrie varie d'une pièce à l'autre et d'un cycle de production à l'autre. Pour réparer efficacement une matrice, il faut d'abord connaître avec précision l'état réel de sa surface : où la matière manque, en quelle quantité, et selon quelle géométrie.
Sans cette cartographie précise, deux problèmes surgissent : soit le rechargement est insuffisant et la matrice reste hors tolérance, soit il est excessif et nécessite un usinage correctif supplémentaire, ce qui allonge les délais et augmente les coûts.
La méthode traditionnelle repose sur l'évaluation visuelle du technicien et un rechargement manuel, avec tout ce que cela implique en termes de variabilité et de temps mobilisé. L'intégration d'un scanner 3D métrologique dans la boucle de réparation permet de remplacer cette estimation subjective par des données objectives et exploitables directement par le robot.
La solution : scanner → modéliser → recharger
Le flux de travail mis en place s'articule en trois étapes enchaînées :
1. Numérisation de la matrice endommagée

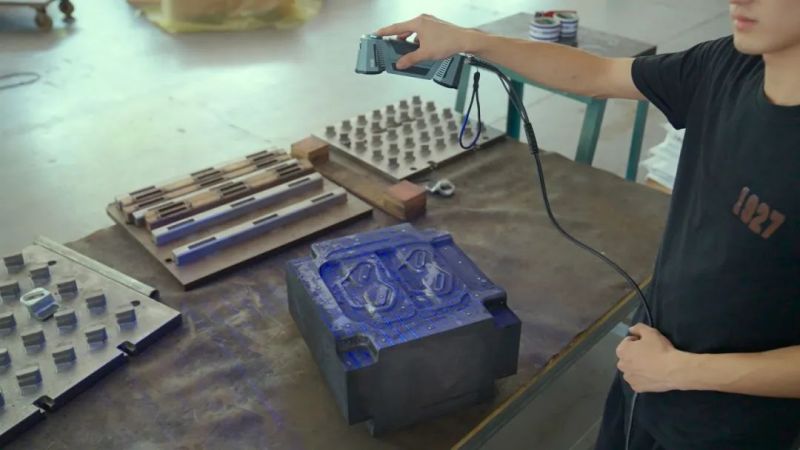

Le FreeScan Combo capture la géométrie complète de la matrice usée, contours, rainures, zones de perte de matière, avec une précision de 0,02 mm. Grâce à ses quatre modes de numérisation (multiligne, monoligne, fine et infrarouge), il s'adapte à la diversité des matrices : tailles variables, matériaux différents, géométries complexes. Sa légèreté (620 g) et sa compacité permettent de l'utiliser directement au poste de travail, sans déplacer la pièce.
2. Génération de la trajectoire robotique
Le modèle 3D obtenu est importé dans un logiciel de programmation robotique. Par comparaison avec le modèle CAO de référence de la matrice en bon état, le logiciel identifie précisément les zones à recharger et calcule automatiquement la trajectoire de soudage, séquence des passes, épaisseur de dépôt, ordre des opérations.
3. Rechargement automatisé
Le robot exécute le rechargement selon la trajectoire calculée, en déposant le matériau avec une précision et une répétabilité impossibles à atteindre manuellement. Chaque passe est contrôlée, chaque zone est traitée selon les données issues du scan, et non selon l'appréciation d'un opérateur.
Les apports concrets de cette approche
Précision du diagnostic : la numérisation 3D élimine l'évaluation subjective de l'état de la matrice. Chaque défaut est documenté, localisé et mesuré avec exactitude avant même que la réparation commence.
Réduction du temps de réparation : le rechargement robotisé est nettement plus rapide que le rechargement manuel. Combiné à la génération automatique de trajectoires depuis les données de scan, l'ensemble du cycle de réparation est considérablement raccourci.
Moins de matière gaspillée : en déposant exactement la quantité de matière nécessaire, là où elle est nécessaire, le système évite les surcharges qui nécessiteraient un usinage correctif ultérieur.
Répétabilité et traçabilité : chaque réparation est documentée par les données de scan avant et après intervention. Ce niveau de traçabilité est impossible à obtenir avec une méthode manuelle, et répond aux exigences croissantes de documentation qualité dans l'industrie.
Pourquoi le FreeScan Combo ?
Dans ce type d'application, le scanner doit répondre à trois exigences simultanées : être suffisamment précis pour alimenter un processus robotisé, suffisamment rapide pour s'intégrer dans un cycle de production, et suffisamment polyvalent pour traiter des pièces de natures et de tailles variées.
Le FreeScan Combo répond à ces trois critères. Sa précision de 0,02 mm garantit que les trajectoires générées reflètent fidèlement la géométrie réelle de la pièce. Sa vitesse de numérisation, jusqu'à 1 860 000 points par seconde, permet de traiter rapidement même les matrices de grande taille. Ses quatre modes de travail couvrent l'ensemble des configurations rencontrées en atelier de forgeage, des surfaces lisses aux géométries complexes à fort relief.
Ce que ce cas révèle
La réparation de matrices de forgeage illustre un usage encore peu répandu du scanner 3D métrologique : non pas comme outil de contrôle en fin de processus, mais comme point d'entrée d'une chaîne de fabrication automatisée. La numérisation n'est plus seulement un moyen de vérifier, elle devient le moteur qui déclenche et pilote l'action robotique.
Pour les ateliers qui cherchent à réduire leur dépendance aux compétences manuelles sur des opérations de réparation complexes, et à améliorer simultanément la précision et la traçabilité de leurs interventions, cette combinaison scanner 3D / robot de rechargement représente une voie d'automatisation mature et directement opérationnelle.
