Dans les ateliers de production industrielle, l'automatisation du meulage des pièces moulées se heurte à une contrainte persistante : chaque pièce est légèrement différente. Variations dimensionnelles, bavures, inclusions de sable, la géométrie réelle d'un moulage ne correspond jamais parfaitement à son fichier CAO d'origine. Résultat : la planification de la trajectoire du robot restait jusqu'ici une étape en grande partie manuelle, chronophage et mobilisant plusieurs opérateurs.
Un fabricant industriel a résolu ce problème en intégrant le scanner 3D FreeScan UE Pro de Shining3D dans son flux de travail. Voici comment.
Le contexte : automatiser le meulage de pièces de fonderie moyennes et grandes
Les pièces moulées sortent rarement de leur moule sans défauts de surface. Bavures, excédents de matière, inclusions, ces imperfections nécessitent une opération de meulage avant que la pièce puisse être utilisée. Pour les petites pièces, les robots industriels gèrent ce processus depuis longtemps. Pour les pièces de taille moyenne à grande, le meulage manuel reste pourtant la norme.
Ce fabricant avait franchi un premier pas en installant un robot de meulage industriel. Mais une étape bloquait l'automatisation complète : le placement manuel de points de référence sur chaque pièce, nécessaire pour aligner la géométrie réelle du moulage avec ses données de conception et générer la trajectoire du robot.
Cette opération mobilisait deux ingénieurs et ralentissait l'ensemble du cycle de production, pièce après pièce.
Le problème : chaque pièce est unique
Les pièces de fonderie ne sont jamais strictement identiques entre elles. Les variations de retrait, les déformations thermiques et les défauts de surface génèrent des écarts géométriques par rapport au modèle CAO de référence. Pour que le robot meuile avec la précision requise, ni trop peu (défaut résiduel), ni trop (sur-meulage), il doit connaître la géométrie exacte de la pièce qu'il traite, et non celle du modèle théorique.
Sans cette donnée, la trajectoire programmée risque de manquer les zones à traiter ou d'endommager la pièce. Le placement manuel de points permettait d'y remédier, mais au prix d'un temps opérateur important et d'une variabilité liée à l'expérience de chaque technicien.
L'entreprise avait donc besoin d'une méthode plus rapide et plus fiable pour capturer la géométrie réelle de chaque moulage et l'alimenter directement dans son logiciel de planification de trajectoires.
La solution : numérisation 3D directement sur la ligne de production

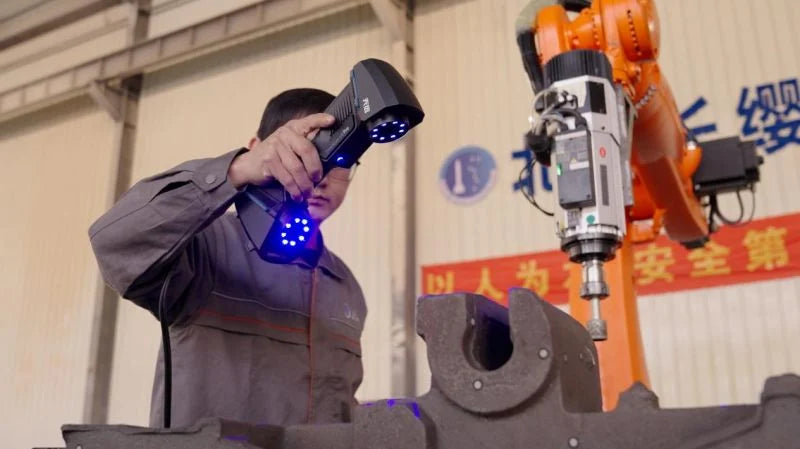

En intégrant le FreeScan UE Pro dans son processus, l'équipe peut désormais capturer un jeu de données 3D complet et précis de chaque pièce moulée directement sur la ligne de production, sans démontage ni déplacement de la pièce.
Le flux de travail devient alors :
1. Numérisation : un ingénieur scanne la pièce moulée en place avec le FreeScan UE Pro. Pour une pièce d'un mètre de long, l'opération prend environ 5 minutes.
2. Comparaison : les données numérisées sont comparées au fichier CAO d'origine pour identifier précisément les écarts géométriques : localisation et épaisseur des bavures, zones de sur-matière, déformations.
3. Planification : les données sont exportées vers le logiciel de FAO qui génère automatiquement la trajectoire de meulage adaptée à la géométrie réelle de cette pièce spécifique.
4. Meulage : le robot exécute la trajectoire calculée avec une précision que le meulage manuel ne peut pas atteindre de façon répétable.
Les résultats concrets
Le responsable fabrication intelligente de l'entreprise résume l'impact de l'intégration : "Au stade de la planification de trajectoire robotique, la numérisation 3D permet à un seul ingénieur d'accomplir la tâche au lieu de deux, et ce avec une efficacité accrue."
Au-delà de la réduction des ressources mobilisées, l'équipe bénéficie d'un gain de précision significatif. En connaissant l'épaisseur exacte de matière à enlever sur chaque zone, le robot peut adapter son passage en conséquence, et non appliquer un programme générique calculé sur la base d'une pièce théorique.
Pourquoi le FreeScan UE Pro
Trois caractéristiques du scanner ont été déterminantes dans le choix de cette solution :
Précision métrologique : avec une précision de 0,02 mm et une répétabilité stable, le FreeScan UE Pro garantit que les données transmises au logiciel de planification sont fiables. La série FreeScan est certifiée ISO 17025, conformément aux normes VDI/VDE 2634 Partie 3, un niveau d'exigence qui correspond aux besoins d'une production industrielle rigoureuse.
Vitesse de numérisation : jusqu'à 3,5 millions de points par seconde, pour une pièce d'un mètre numérisée en environ 5 minutes. Dans un contexte de production en série, ce délai s'intègre sans friction dans le cycle de fabrication.
Portabilité et utilisation in situ : le scanner est portatif et peut être utilisé directement au poste de travail, sans qu'il soit nécessaire de démonter ou de déplacer les pièces déjà en position sur la ligne. C'est un point critique pour ne pas perturber le flux de production.
Ce que ce cas illustre
Ce projet est un exemple concret de ce que la numérisation 3D portable apporte aux lignes de production qui cherchent à étendre leur niveau d'automatisation. La technologie ne remplace pas le robot, elle lui fournit les données dont il a besoin pour travailler avec précision sur des pièces qui, par nature, ne sont jamais tout à fait identiques.
Pour les ateliers qui traitent des pièces moulées de taille moyenne à grande, ou plus largement pour tout processus où la variabilité des pièces entrantes limite la fiabilité d'une trajectoire programmée fixe, l'intégration d'un scanner 3D métrologique dans la boucle de planification représente une voie d'automatisation directement opérationnelle.
