Pour exploiter pleinement les capacités de ton imprimante 3D, il faut choisir le matériau en fonction des contraintes réelles de l'application. C'est d'autant plus vrai pour des pièces haute performance comme celles rendues possibles par la fibre de carbone. Dans cet article, on passe en revue des cas d'usage concrets où les composites fibre de carbone font vraiment la différence, du soudage à l'automatisation robotique.
Sommaire
La fibre de carbone composite en impression 3D : 4 applications clés
1. Gabarits de soudage sur mesure
Dans un atelier de soudage, la précision est non négociable. Les gabarits de maintien, conçus pour positionner et fixer les pièces avant l'assemblage, doivent être à la fois rigides et résistants à la chaleur. L'impression 3D en fibre de carbone permet de concevoir ces gabarits directement en CAO et de les produire à la demande, sans outillage intermédiaire.
Le matériau PET CF d'UltiMaker, en particulier après recuit, offre une température de déflexion thermique et une rigidité particulièrement adaptées à cet usage. Résultat : un gain de temps de fabrication significatif, une tolérance dimensionnelle maîtrisée, et une meilleure répétabilité sur la chaîne de production.
2. Matrices de cintrage pour la mise en forme des métaux
Les matrices de cintrage sont des outils montés sur presses hydrauliques pour mettre en forme des pièces métalliques. Selon le job ou les contraintes du site, elles nécessitent souvent des adaptations fréquentes, ce qui rend leur fabrication traditionnelle lente et coûteuse.
Avec l'impression 3D, ces pièces peuvent être produites rapidement et modifiées sans délai. Les composites fibre de carbone s'imposent ici grâce à leur rigidité exceptionnelle : la pièce tient sa forme sous des pressions qu'un polymère standard ne supporterait pas, garantissant des pièces métalliques conformes et répétables.
3. Effecteurs pour bras robotiques
Dans les ateliers automatisés, les bras robotiques exécutent des tâches répétitives avec une grande précision. Les outils montés en bout de bras, appelés effecteurs, varient selon l'application : pinces, ventouses, torches de soudage, etc.
L'impression 3D en fibre de carbone ouvre des perspectives intéressantes pour ces pièces. La légèreté du matériau réduit la masse totale du bras, ce qui augmente sa capacité de charge, sa vitesse et sa maniabilité. À la clé : une productivité améliorée et une usure mécanique réduite, prolongeant la durée de vie de l'équipement.
4. Outils d'alignement et de mesure
Les gabarits et outils d'alignement utilisés en assemblage servent à effectuer des mesures rapides et précises. Ils doivent rester parfaitement rigides : le moindre fléchissement fausse les relevés et entraîne des défauts dans la production.
La fibre de carbone répond naturellement à cette exigence. Et grâce à l'impression 3D, ces outils peuvent être personnalisés pour chaque besoin de mesure spécifique, sans passer par des délais de fabrication classiques.
Retours d'expérience clients
North American Lighting (NAL)
North American Lighting, filiale du groupe Koito, fabrique des systèmes d'éclairage automobile pour de grands constructeurs américains comme Ford et GMC depuis 1983. Avec huit sites de production aux États-Unis, NAL travaille dans un environnement où la rapidité et la précision sont critiques.
Pour maintenir la continuité de production, les outils d'assemblage jouent un rôle essentiel. Une pièce cassée peut entraîner des délais et des coûts imprévus. NAL imprime ses blocs de nidification principalement en fibre de carbone et en PolyMax™ PC : des pièces légères et durables. Depuis leur mise en production, aucune usure n'a été constatée. L'équipe teste également d'autres applications : supports de caméra, embouts de graissage, joints d'étanchéité pour tests de fuite, et plus encore.

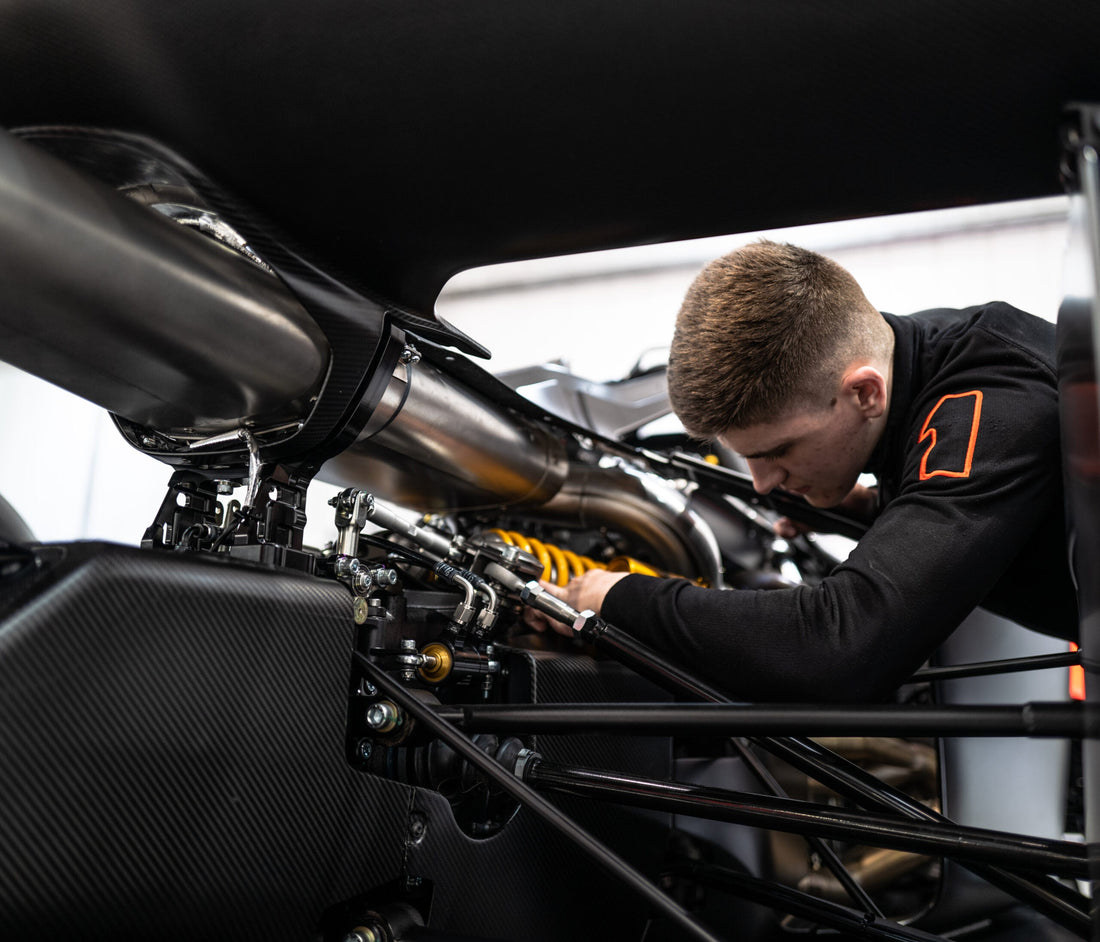

Briggs Automotive Company (BAC)
BAC a marqué l'industrie automobile en créant la première voiture monoplaze homologuée route : la BAC Mono. Depuis le début, la société mise sur les technologies de pointe et agit comme un laboratoire d'innovation pour ses projets de R&D.
Adopteur précoce de l'impression 3D, BAC produit des pièces en petite série sur mesure pour ses clients, sportifs et collectionneurs, ce qui rend inutiles l'usinage CNC ou le moulage par injection à ce niveau de volume. La fibre de carbone y joue un rôle central pour allier légèreté et performance.
Trivium
Chez Trivium, une pièce de machine d'emballage était hors d'usage et n'était plus disponible chez le fournisseur. Paul Klopper, technicien spécialisé sur le site néerlandais, s'est tourné vers l'impression 3D pour trouver une solution.
Il a remodélisé la pièce en la découpant en deux parties imprimables sur le plateau de l'UltiMaker S5, puis les a assemblées avec une tige métallique pour l'installation sur la machine. Un premier prototype en ABS a validé la conception, mais l'usure était similaire à la pièce d'origine. Sur l'itération suivante, il a imprimé la vis sans fin en nylon renforcé fibre de carbone, une pièce finalement plus résistante à l'usure que l'originale.
Ce cas illustre parfaitement l'intérêt de l'impression 3D multi-matériaux : commencer par un matériau économique comme le Tough PLA ou l'ABS pour valider le design, puis passer à un matériau technique pour obtenir des propriétés supérieures à la pièce d'origine.
