Shining 3D FreeScan Trak ProW
Shining 3D FreeScan Trak ProW

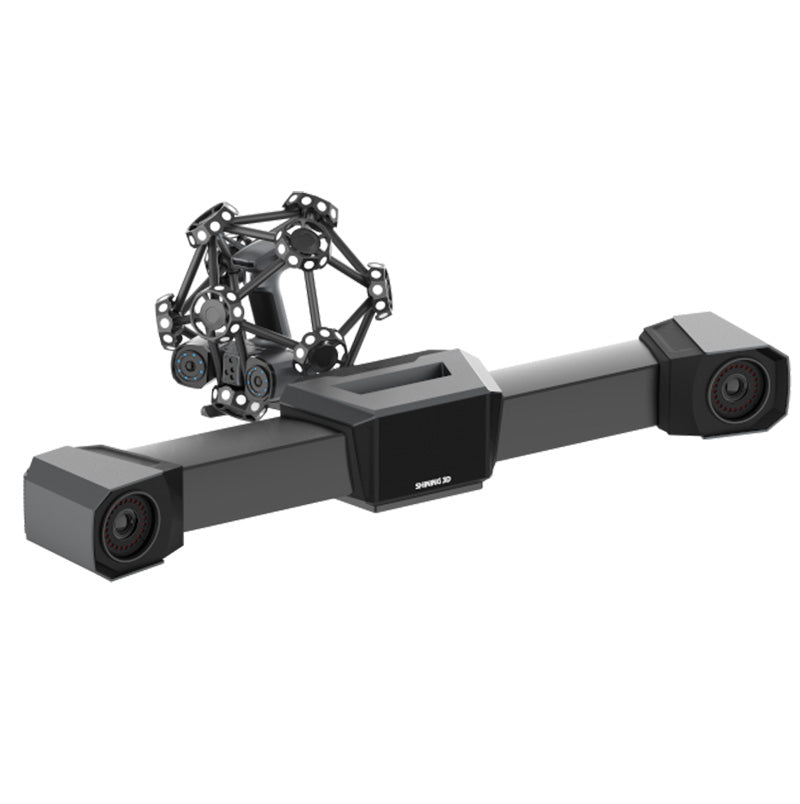

Le Shining 3D FreeScan Trak ProW est un système de suivi dynamique et de numérisation 3D sans fil, composé d'un tracker FreeTrak W et d'un scanner laser TE25W. Avec une distance de suivi record de 8,6 m et un volume de suivi par station atteignant 206,7 m³, il réduit considérablement le besoin de repositionnement (leapfrog) lors de la numérisation de grands objets. Ce scanners 3D possède une précision certifiée de 0,023 mm, une vitesse de scan jusqu'à 5 500 000 points par seconde et un fonctionnement entièrement sans marqueur en font une solution de référence pour les tâches de mesure 3D à grande échelle.
Une portée record, sans marqueur, entièrement sans fil
Une portée de mesure ultra-large

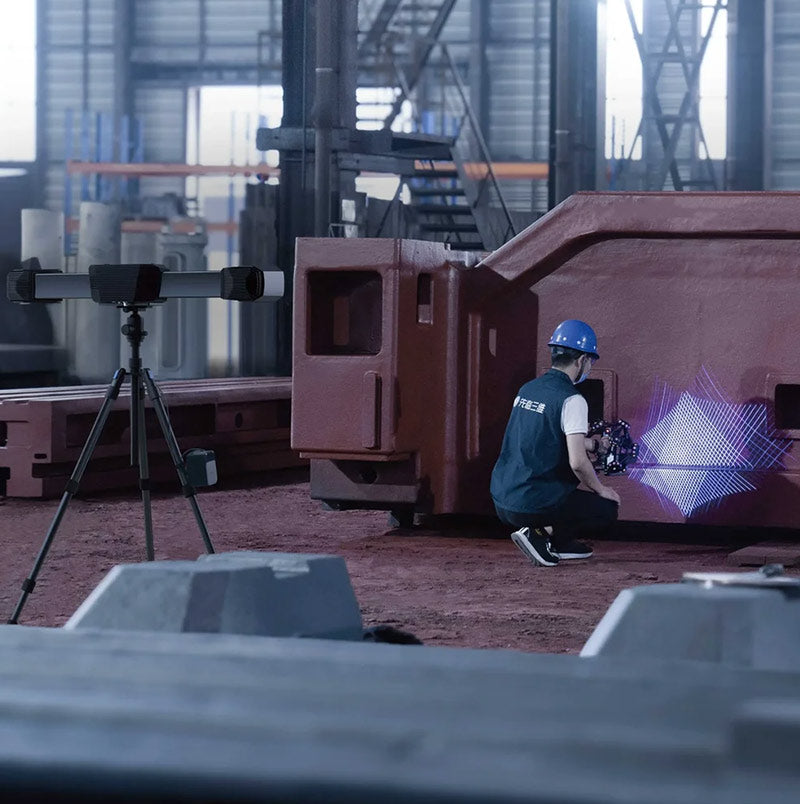

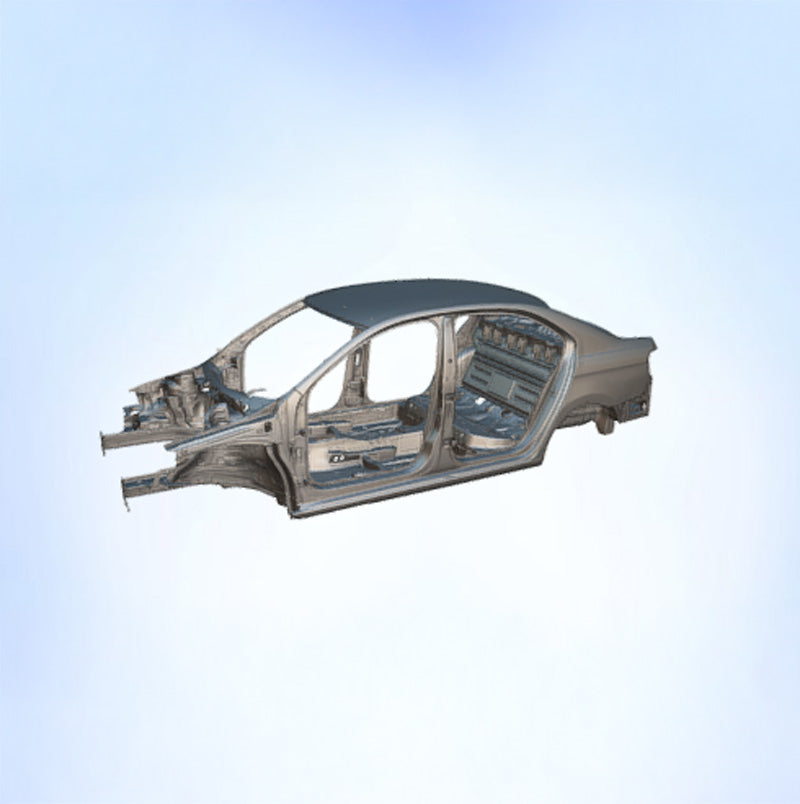

Une distance de suivi de 8,6 m et un volume de suivi par station étendu à 206,7 m³, pour réduire considérablement le besoin de repositionnement (leapfrog) lors de la numérisation de grands objets comme un véhicule complet.
Sans marqueur, scan à vitesse élevée

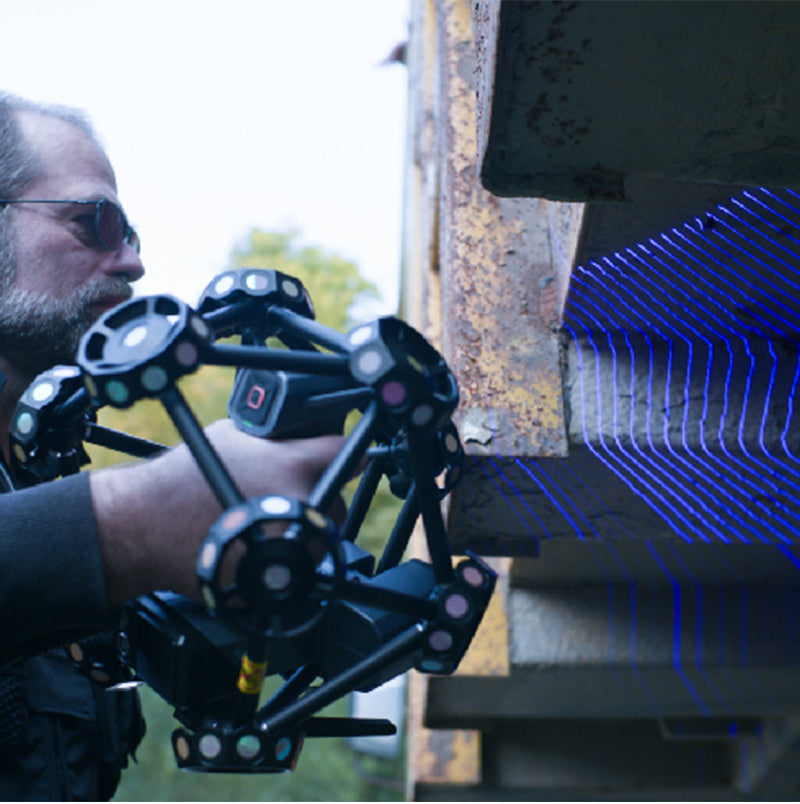

Le tracker FreeTrak W reconnaît et positionne le scanner TE25W en temps réel, éliminant le besoin de marqueurs de référence sur la pièce, avec une vitesse de scan jusqu'à 5 500 000 points par seconde.
Photogrammétrie vidéo (VPG)

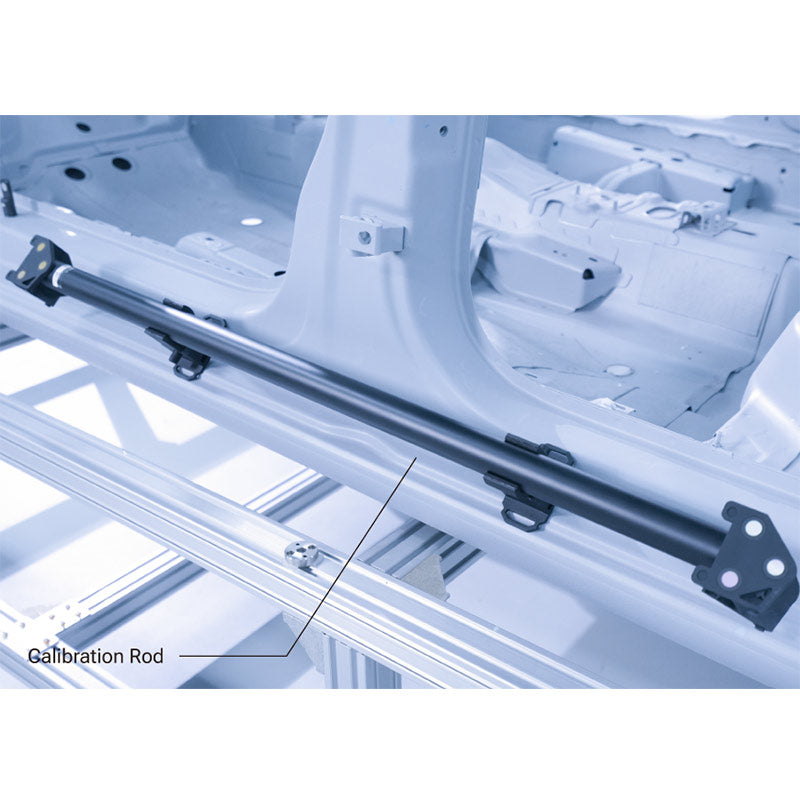

La technologie brevetée VPG de Shining 3D, combinée à une tige de calibration, permet une vérification des marqueurs en temps réel par capture vidéo, pour une précision volumétrique constante et un processus de configuration simplifié.
Numérisation sans fil, où que vous soyez

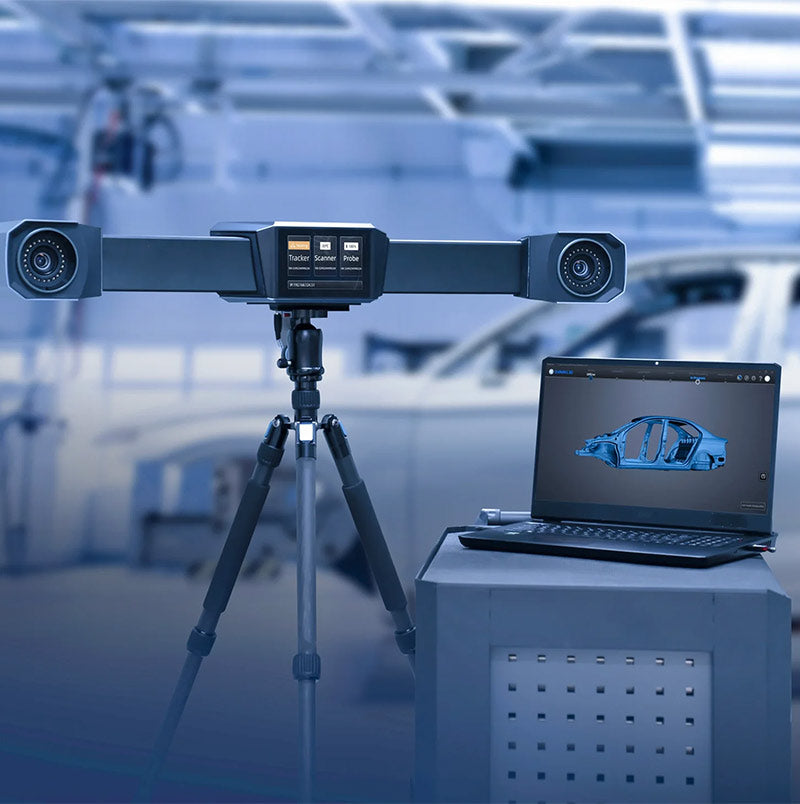

Un module de calcul embarqué, un module sans fil intégré, une alimentation flexible compatible batterie externe, et un écran d'affichage en temps réel pour un fonctionnement fluide et une mobilité sans contrainte.
Caractéristiques techniques complètes
Modes de scan et précision
Haute vitesse : 50 lignes laser. Détail fin : 7 lignes parallèles. Trous profonds : 1 ligne unique. Précision : 0,023mm. Résolution : 0,01 à 10mm.
Précision volumétrique
Selon le volume de mesure : 0,046mm (15,6m³), 0,063mm (45m³), 0,088mm (76m³), 0,127mm (128m³). Avec VPG : 0,044 + 0,012 mm/m.
Vitesse et poids
Vitesse de scan : 5 500 000 points/seconde. Poids : FreeTrak W (tracker) 10,6 kg / TE25W (scanner) 1,4 kg.
Connexion et certifications
Connexion sans fil et filaire (fibre optique). Certifications : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX. Certification de précision : VDI/VDE 2634 Partie 3 et ISO 10360, testée en laboratoire accrédité ISO/IEC 17025.
Aucun marqueur n'est nécessaire pour la plupart des pièces, bien que des marqueurs restent recommandés sur les très grandes surfaces pour une précision optimale. Les modes filaire et sans fil offrent une bande passante équivalente : aucune différence de vitesse de scan entre les deux. Compatible avec la gamme FreeProbe (en option) pour les mesures ponctuelles en zones difficiles d'accès, sans génération de maillage.
