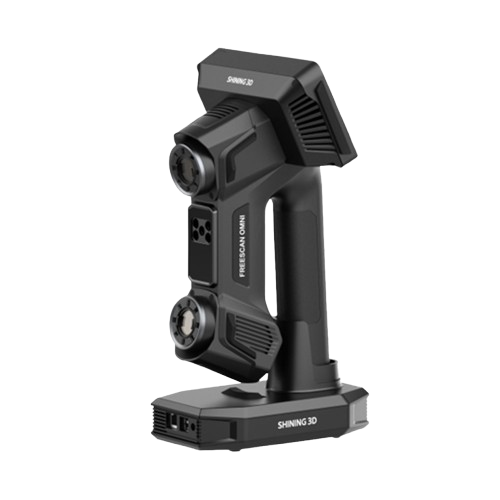

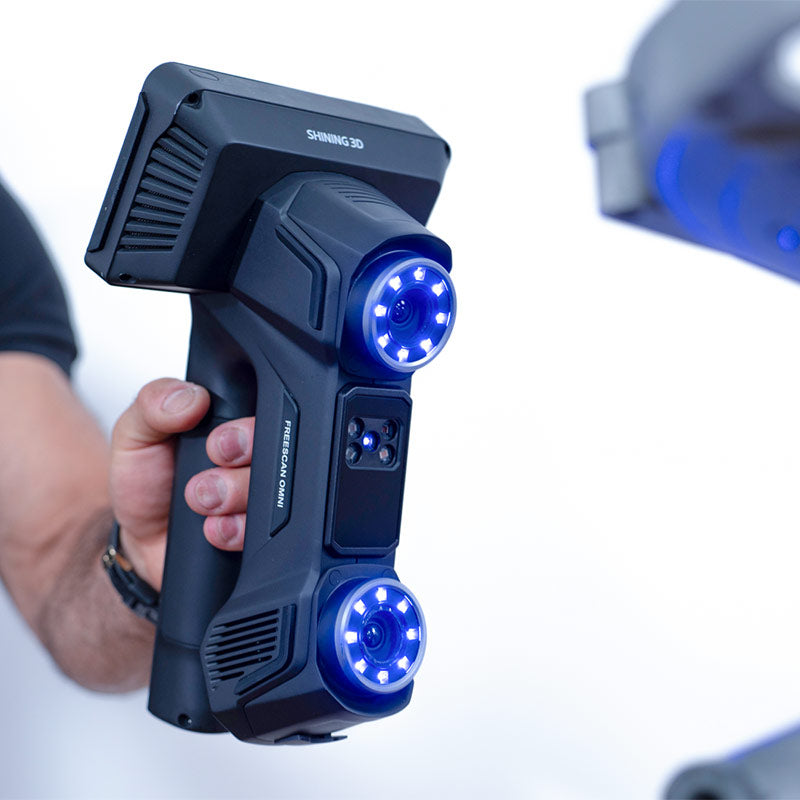

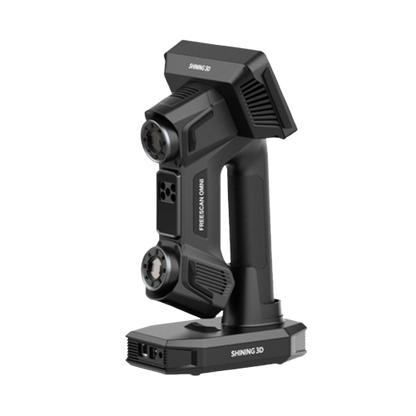

Shining 3D FreeScan Omni
Le Shining 3D FreeScan Omni est le premier scanner 3D de métrologie autonome au monde capable d'inspecter directement sur l'appareil. Entièrement sans fil, avec calcul embarqué, il combine laser bleu et infrarouge VCSEL pour une précision certifiée de 0,02 mm selon les normes VDI/VDE 2634 et ISO 10360. Du scan à la génération de rapport d'inspection, tout le workflow se déroule directement sur le scanner, sans PC ni câble, pour un contrôle qualité efficace directement sur le terrain.
Inspection sur l'appareil, précision certifiée, sans fil

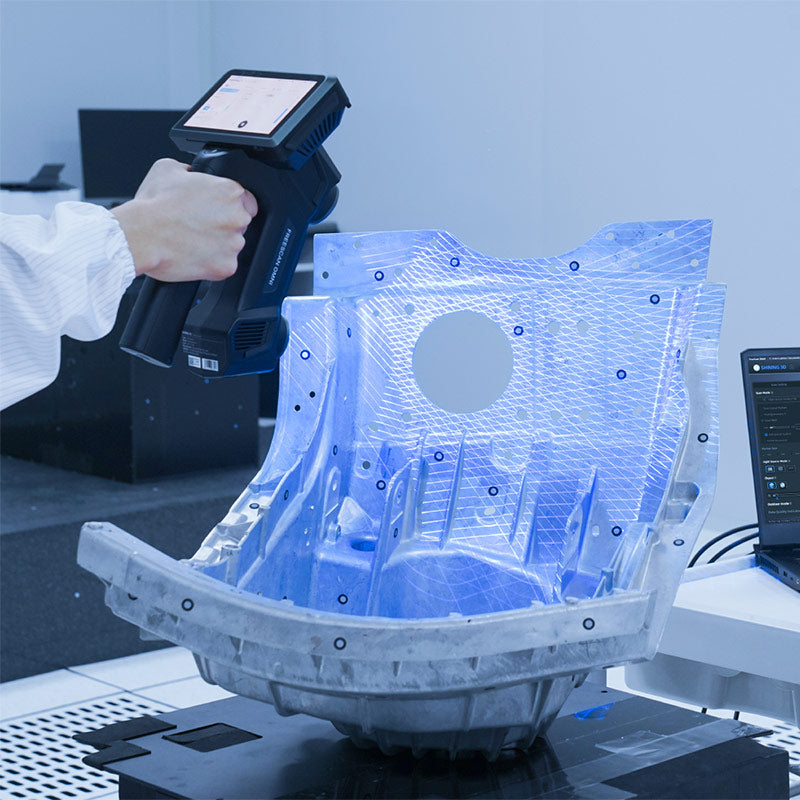

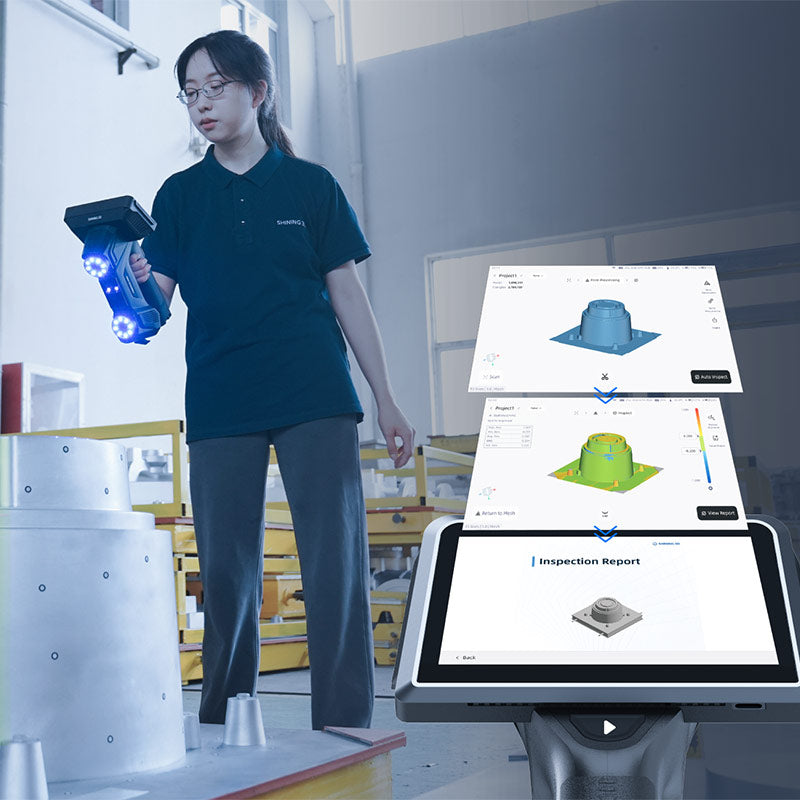

Inspection métrologique directement sur l'appareil
Du scan au maillage, de l'inspection au rapport, chaque étape se termine directement sur le scanner. Avec des modèles préconfigurés et une interface intuitive, le personnel de terrain n'a qu'à scanner la pièce pour obtenir un rapport instantané et cohérent, grâce au module SHINING3D Inspect certifié PTB intégré.
Précision métrologique certifiée
Précision de 0,02mm vérifiée selon les normes VDI/VDE 2634 et ISO 10360, dans un laboratoire accrédité ISO/IEC 17025. Précision volumétrique de 0,02 + 0,03 mm/m, portée à 0,02 + 0,015 mm/m grâce à la photogrammétrie vidéo (VPG) intégrée.

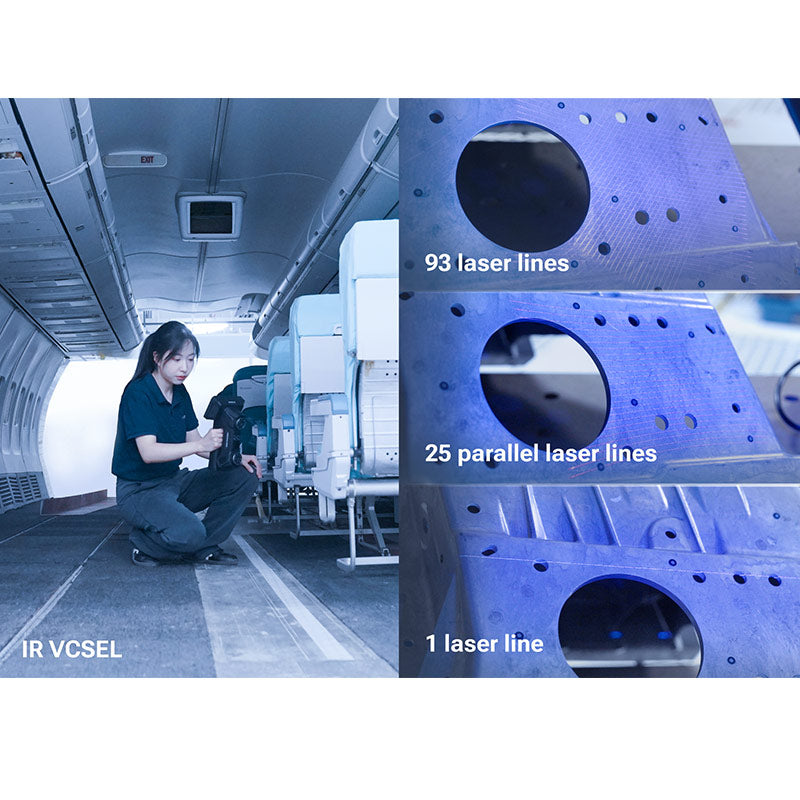

Quatre modes de scan industriels
Mode haute vitesse à 93 lignes laser pour les scans globaux, mode détaillé à 25 lignes parallèles, mode trous profonds à ligne unique, et mode infrarouge rapide pour un scan sans marqueur. Vitesse de scan jusqu'à 7 619 000 points par seconde.
Une puissance sans limites, sans fil
Aucun cordon d'alimentation ni câble de données : le scan, le traitement et l'inspection tournent entièrement sur l'appareil. Batteries interchangeables à chaud, avec une station qui combine recharge rapide et configuration réseau automatique en un seul geste.
Caractéristiques techniques complètes
Modes de scan et sources de lumière
Haute vitesse : 93 lignes laser. Détaillé : 25 lignes parallèles. Trous profonds : 1 ligne laser. VPG : photogrammétrie vidéo sans marqueurs codés. Sources : laser bleu et infrarouge VCSEL.
Précision et résolution
Précision : 0,02mm. Précision volumétrique : 0,02 + 0,03 mm/m (0,02 + 0,015 mm/m avec VPG). Résolution : 0,01 à 10mm. Vitesse : 7 619 000 points/seconde.
Champ de vision et profondeur
Champ de vision maximal : 580 x 650 mm (laser) / 1205 x 1104 mm (IR). Profondeur de champ : 830 mm (170 à 1000 mm).
Connectivité, poids et certifications
Connexion sans fil et filaire. Poids net : ≤1,1 kg. Certifications : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX. Test d'acceptation : VDI/VDE 2634 Partie 3 et ISO 10360, testé en laboratoire accrédité ISO/IEC 17025.
Autonomie : 4 batteries requises pour le fonctionnement, chaque pack incluant 8 batteries rechargeables pour environ 1 heure de scan continu par jeu, avec échange à chaud sans interruption. ⚠️ Ces caractéristiques concernent la configuration complète FreeScan Omni (avec inspection embarquée, VPG et reconnaissance de caractéristiques par IA incluses). Une version FreeScan Omni Lite existe, avec le même matériel mais ces fonctionnalités logicielles proposées en modules optionnels ; si tu vends cette version, dis-le-moi pour que j'ajuste la fiche.
La différence entre l'Omni et l'Omni Lite
| Highlights | FreeScan Omni | FreeScan Omni Lite |
|---|---|---|
| SHINING3D Inspect module for PC | ✔ | ◯ |
| On-device inspection | ✔ | ◯ |
| Video Photogrammetry (VPG) | ✔ | ◯ |
| AI Feature Recognition | ✔ | ◯ |
| Two Work Modes (PC and Standalone mode) | ✔ | ✔ |
|
Multiple Scanning Modes (high speed / detailed / deep pockets / IR scan) |
✔ | ✔ |
Vidéos Shining 3D FreeScan Omni
Spécifications
- Technologie
- Technologie de numérisation
- Champs de vision max (FOV)
- Vitesse de scan max.
- Précision volumétrique
- Mode de scan
-
Quel scanner 3D choisir ?
-
Comment scanner une pièce en 3D ?
-
Cas d'application : scanner 3D et prototypage r...
Questions fréquentes
Pourquoi choisir le FreeScan Omni de Shining 3D ?
▼
Le FreeScan Omni Shining 3D est un scanner 3D portable conçu pour la métrologie, offrant une haute précision et une capture rapide des géométries complexes.
Quelle est la précision et la résolution du FreeScan Omni ?
▼
Il offre une précision allant jusqu’à 0,02 mm et une résolution fine permettant de capturer des détails précis sur des pièces techniques.
Quels modes de scan propose le FreeScan Omni ?
▼
Le FreeScan Omni propose plusieurs modes de scan (lignes laser croisées, parallèles et mono-ligne) pour s’adapter à différents types de pièces et niveaux de détail.
Quelle est la vitesse de scan du FreeScan Omni ?
▼
Le FreeScan Omni peut atteindre jusqu’à 7 619 000 points/s permettant une acquisition rapide même sur des pièces volumineuses.
Le FreeScan Omni est-il adapté à la métrologie industrielle ?
▼
Oui, il est conçu pour des applications de contrôle dimensionnel, rétroconception et inspection avec un haut niveau de précision. Il permet notamment de générer un rapport de scan avec toutes les tolérences. Il est également certifié VDI/VDE 2634, ISO 10360 et ISO/IEC 17025.
