Guide d'impression multi-matériaux UltiMaker

L'impression multi-matériaux transforme la façon dont ingénieurs, designers et fabricants prototypent et produisent des pièces fonctionnelles. En combinant différents matériaux au sein d'une même impression, il devient possible de concevoir des pièces qui réduisent les étapes d'assemblage, améliorent la performance finale et accélèrent le développement produit.

L'impression multi-matériaux désigne la capacité à imprimer une pièce unique en utilisant deux matériaux distincts (ou plus) au sein d'un même job d'impression. Cette capacité ouvre la porte à un large éventail d'applications : de simples modèles visuels combinant plusieurs couleurs jusqu'à des composants techniques avancés intégrant des matériaux aux propriétés physiques ou chimiques différentes. Les cas d'usage les plus courants sont les prototypes fonctionnels, les outillages de production, les pièces destinées à un usage final et les modèles visuels, chaque fois que combiner deux matériaux apporte un bénéfice fonctionnel ou esthétique.

Le terme « multi-matériaux » est souvent employé comme synonyme de « multicolore », mais les deux notions ne se recouvrent pas totalement. Le multicolore consiste généralement à combiner des filaments de même nature mais de couleurs différentes, dans un but principalement visuel ou d'identification. L'impression multi-matériaux à proprement parler débloque des capacités techniques bien plus avancées : associer un matériau rigide et un matériau flexible dans la même pièce permet par exemple de simuler un surmoulage ou de créer des charnières intégrées (living hinges), tandis que l'association d'un matériau structurel avec un filament de support soluble permet de produire des géométries complexes impossibles à réaliser en impression mono-matériau.

Il existe deux approches principales pour l'impression multi-matériaux : le changement de matériau sur extrudeur unique, et la double extrusion.

Sur une machine à extrudeur unique, l'impression est mise en pause en cours de fabrication pour permettre un changement de filament manuel ou automatisé. Cette méthode permet d'obtenir un résultat multi-matériaux, mais elle demande généralement un calibrage supplémentaire et peut allonger sensiblement le temps d'impression du fait de l'interruption du processus.

À l'inverse, les imprimantes à double extrusion, comme celles de la gamme UltiMaker S, sont équipées de deux print cores indépendants, ce qui permet des transitions de matériau fluides sans arrêter l'impression. Cette approche améliore non seulement l'efficacité, mais rend aussi possibles des applications plus complexes, comme l'impression avec des supports solubles ou la combinaison de matériaux rigides et flexibles au sein d'une même pièce.

La gamme UltiMaker S, avec sa double extrusion, sa compatibilité avec un large éventail de matériaux ouverts et son intégration avec UltiMaker Cura et UltiMaker Digital Factory, est conçue pour rendre l'impression multi-matériaux intuitive, fiable et reproductible d'une impression à l'autre, que ce soit avec des composites de qualité ingénierie, des polymères flexibles ou des supports dissolvables.

• Fonctionnalité renforcée : combiner flexibilité, rigidité, conductivité ou résistance thermique dans une même pièce permet de produire des composants finaux plus capables, sans étape d'assemblage supplémentaire.
• Géométries complexes : les matériaux de support solubles (PVA, RapidRinse) permettent des surplombs et cavités internes impossibles à obtenir avec des supports cassables classiques ou une impression mono-extrusion.
• Moins d'assemblage : imprimer une pièce multi-composants en une seule passe réduit, voire supprime, le besoin de post-traitement ou d'assemblage manuel, ce qui fait gagner du temps et renforce la solidité de la pièce.
• Esthétique et ergonomie améliorées : le codage couleur de certaines zones ou l'ajout de matériaux flexibles en zones de préhension améliore la lisibilité et l'ergonomie des prototypes fonctionnels ou des outils.

L'un des principaux atouts de l'impression multi-matériaux est de pouvoir combiner différents matériaux au sein d'un même job d'impression, pour tirer parti des propriétés propres à chacun. La gamme UltiMaker S, grâce à sa double extrusion et sa plateforme matériaux ouverte, prend en charge un large éventail de combinaisons, des supports solubles aux impressions bi-matériaux de qualité ingénierie. Voici les combinaisons les plus utiles, classées par usage.

Bien que souvent associée à l'aspect visuel, l'impression multicolore a aussi des applications pratiques en environnement professionnel. En utilisant le même matériau de base dans des couleurs différentes, il est possible de mettre en évidence des zones fonctionnelles, de créer des repères visuels ou d'indiquer des zones à signification particulière sur un prototype.

• Étiquettes et pictogrammes couleur : utiliser le multicolore avec un même type de matériau pour différencier des parties d'un modèle par la couleur, utile pour l'étiquetage, les guides d'instruction, ou pour signaler des zones fonctionnelles d'un prototype (par exemple rouge pour les zones à risque, vert pour les points d'interaction).
• Indicateurs d'usure : imprimer une pièce avec des couches de couleur internes qui n'apparaissent qu'une fois qu'une certaine épaisseur de matière superficielle s'est usée. Par exemple, une coque extérieure noire imprimée sur un cœur jaune ou rouge fournit un signal visuel clair lorsqu'une pièce nécessite un entretien ou un remplacement.

Les matériaux de support sont essentiels pour débloquer les géométries complexes et obtenir une qualité d'impression professionnelle. En associant un matériau structurel à un support compatible, il devient possible d'imprimer des surplombs prononcés, des canaux internes ou des pièces mécaniquement imbriquées qui seraient autrement impossibles à réaliser. Les supports solubles comme le PVA ou le RapidRinse se dissolvent dans l'eau pour une finition sans intervention manuelle, tandis que les supports cassables offrent un retrait plus rapide, sans outil. Ces combinaisons sont particulièrement utiles en prototypage et en production de petites séries, là où la précision et l'intégrité de la pièce sont critiques.

Obtenir un résultat fiable et de qualité professionnelle en impression multi-matériaux demande une préparation soignée, de la préparation du modèle au chargement des matériaux, en passant par le paramétrage du slicing et le suivi de l'impression. La gamme UltiMaker S, associée à Cura et à Digital Factory, propose un flux de travail intégré qui simplifie chacune de ces étapes tout en maximisant la fiabilité.

Lors de l'impression avec des supports solubles ou cassables, il est important d'anticiper leur emplacement et leur mode de retrait. UltiMaker Cura génère automatiquement des structures de support pour les surplombs et les ponts, et permet d'ajuster finement les paramètres pour équilibrer résistance, consommation de matière et facilité de retrait.

Pour garantir des transitions propres entre les matériaux, Cura génère automatiquement une tour de purge, une structure essentielle qui évacue les résidus de matière des buses lors d'un changement. Bien qu'elle rallonge légèrement le temps d'impression et la consommation de matière, la tour de purge reste déterminante pour maintenir une bonne qualité d'impression et éviter toute contamination de couleur ou de matériau, en particulier lorsque des filaments chimiquement différents sont combinés. Les utilisateurs avancés peuvent toutefois la désactiver dans les réglages de préparation d'impression. Les tours de purge sont utilisées aussi bien pour l'impression multi-matériaux que pour l'impression avec supports solubles.

Les impressions multi-matériaux partent souvent d'assemblages numériques composés de plusieurs pièces distinctes. Cura permet d'importer plusieurs fichiers STL et de les aligner, les grouper et les assigner facilement à des extrudeurs différents.

Pour aligner et préparer un assemblage en plusieurs parties dans Cura : importez d'abord tous les fichiers concernés, puis sélectionnez l'ensemble des pièces, faites un clic droit et choisissez « Merge Models » (fusionner les modèles), cette action groupe les pièces et les aligne automatiquement telles qu'elles étaient positionnées dans votre logiciel de CAO. Faites ensuite un nouveau clic droit et sélectionnez « Ungroup Models » (dissocier les modèles) pour reprendre le contrôle individuel de chaque pièce. Il devient alors possible d'assigner un matériau différent à chaque composant : il suffit de cliquer sur une pièce et de sélectionner Material 1 ou Material 2 dans les réglages de l'objet. Une fois tous les matériaux assignés, cliquez sur « Slice » pour générer la trajectoire d'impression et finaliser la préparation.

La compatibilité des matériaux est déterminante en impression multi-matériaux. La gamme UltiMaker S prend en charge plus de 300 matériaux et utilise la reconnaissance NFC pour détecter automatiquement le type de matériau et recommander le print core adapté. Lorsque des filaments différents sont combinés, par exemple un composite renforcé carbone et un TPU flexible, il est essentiel de charger chacun dans un print core compatible (AA ou CC), afin de garantir une extrusion optimale et une bonne résistance à l'usure.

Cura ajuste automatiquement les températures et les paramètres de rétraction en fonction des matériaux sélectionnés, mais il reste important de toujours vérifier la compatibilité des print cores lorsque des matériaux abrasifs et non abrasifs sont combinés.

L'une des fonctionnalités les plus utiles d'UltiMaker Cura en impression multi-matériaux est le Material Interlocking, un réglage de slicing qui crée volontairement des zones de chevauchement entre deux matériaux pour former une liaison mécanique pendant l'impression. Ce réglage est particulièrement important lorsque les matériaux combinés n'adhèrent pas bien chimiquement entre eux, ou présentent des propriétés physiques différentes (dureté, température d'impression, état de surface).

Pour l'activer : sélectionnez une imprimante compatible double extrusion (UltiMaker Factor 4, S8, S7 ou S5), chargez un modèle multi-matériaux ou assignez les matériaux aux différentes parties de l'assemblage, puis, dans la section « Dual Extrusion » des réglages, repérez l'option « Interlocking Structures » (elle peut se trouver dans les réglages expérimentaux). Activez le réglage puis ajustez les paramètres comme la profondeur d'interlocking et la distance de chevauchement selon la géométrie du modèle et les matériaux utilisés. Cette fonctionnalité élargit la liberté de conception des ingénieurs et développeurs produit, en rendant possibles des prototypes et pièces fonctionnelles multi-matériaux auparavant difficiles, voire impossibles, à réaliser en un seul job.

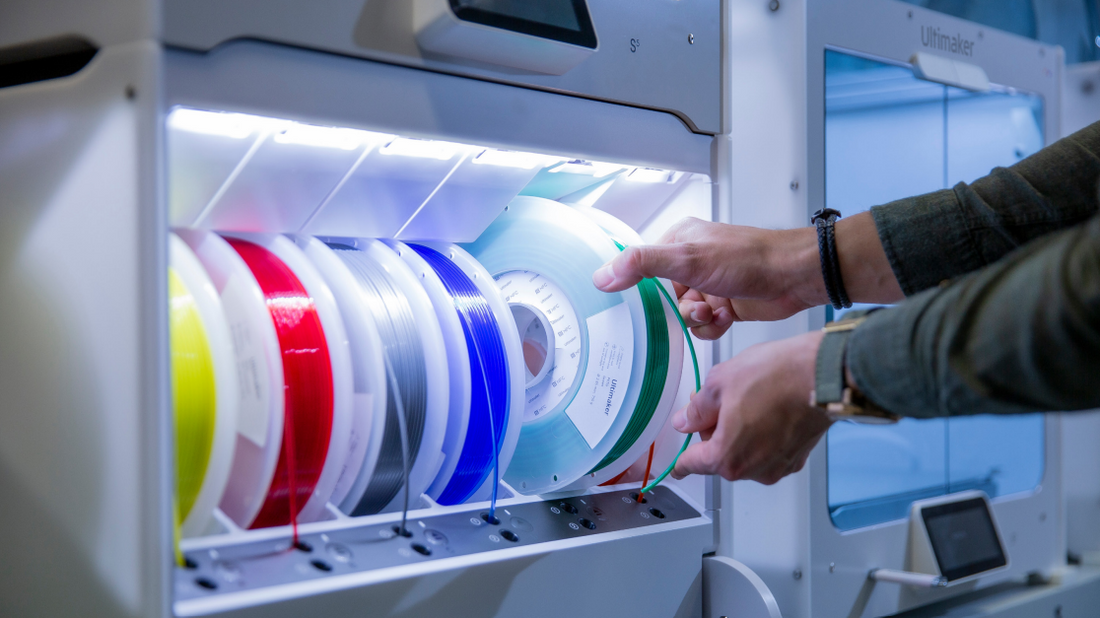

Sur les imprimantes UltiMaker S8, S7 et S5 équipées d'une station de matériaux, la gestion des impressions multi-matériaux devient nettement plus simple et évolutive. Contrairement aux systèmes automatisés classiques qui restent verrouillés sur un seul extrudeur, la station de matériaux UltiMaker permet d'acheminer n'importe quel matériau chargé vers l'un ou l'autre print core, offrant une flexibilité inédite dans l'assignation des matériaux et la planification des jobs d'impression.

La station de matériaux automatise également le changement de bobine lorsqu'un filament vient à manquer, ce qui maintient la continuité de fonctionnement pour les impressions longues ou non surveillées. Pour les fabricants travaillant avec plusieurs matériaux et des volumes d'impression élevés, cela garantit une productivité maximale et limite les interruptions liées au rechargement manuel. L'un des principaux atouts de la station est son système de routage intelligent et flexible : contrairement à d'autres solutions multi-matériaux qui dédient toutes les arrivées de matière à une seule tête d'impression, la station de matériaux UltiMaker permet d'assigner dynamiquement chacune des six bobines chargées à l'un ou l'autre print core. Cette architecture avancée de gestion des matériaux est également intégrée à l'UltiMaker Factor 4, combinant fiabilité industrielle et automatisation pour la fabrication continue à haut volume.

UltiMaker propose plusieurs gammes d'imprimantes 3D conçues spécifiquement pour répondre aux exigences de l'impression multi-matériaux professionnelle, du prototypage jusqu'à la pièce d'usage final.

• UltiMaker S8 : outils, gabarits et fixtures : 4 fois plus productive que sa devancière, avec une qualité d'impression portée à 0,15 mm ± 0,15 %, rendue possible par le planificateur de mouvement UltiMaker Cheetah, associé à de nouveaux print cores haut débit et un système d'alimentation amélioré.
• UltiMaker Method XL : impression grand format : un grand volume d'impression et une chambre entièrement chauffée permettent au Method XL d'imprimer rapidement des outils, gabarits et fixtures de grande taille. De l'ABS durable et dimensionnellement précis au Nylon renforcé carbone haute rigidité, il permet d'optimiser les outils d'assemblage sans compromis entre ergonomie et performance.
• UltiMaker Factor 4 : pièces de production : avec un print core capable de monter à 340°C et une chambre de production à température activement contrôlée, la Factor 4 peut imprimer des pièces de production non critiques dans des matériaux hautes performances comme le PPS renforcé carbone. Chaque impression est accompagnée d'un rapport détaillé sur les écarts des paramètres d'extrusion par rapport aux valeurs nominales, leur localisation et leur sévérité sur le modèle 3D.

L'impression multi-matériaux permet de combiner plusieurs matériaux, ou plusieurs couleurs d'un même matériau, au sein d'une seule impression, pour gagner en fonctionnalité, réduire les étapes d'assemblage ou améliorer le rendu visuel d'une pièce. Une imprimante à double extrusion comme la gamme UltiMaker S, Method ou Factor rend ces transitions fluides et sans interruption, à condition de bien maîtriser quelques réglages clés dans Cura : tours de purge, compatibilité des print cores, profils dédiés et material interlocking. Du prototypage rigide/flexible aux pièces fonctionnelles avec supports solubles, en passant par les outillages multicolores, chaque cas d'usage correspond à une combinaison de matériaux et souvent à une gamme d'imprimante UltiMaker particulière.
