Une pièce SLA fraîchement sortie de l'imprimante n'est pas prête à l'emploi. Elle est encore recouverte de résine liquide non polymérisée, ses supports sont en place, et ses propriétés mécaniques n'ont pas encore atteint leur niveau définitif. Le post-traitement n'est pas une option : c'est une étape indispensable qui conditionne directement la résistance, la finition de surface et la durabilité de vos pièces.
Ce guide couvre l'intégralité du processus de post-traitement résine, du retrait des supports à la finition finale, avec les durées et températures recommandées pour chaque type de résine.
Sommaire
1. Retrait des supports
Le retrait des supports est la première étape du post-traitement. Elle doit être réalisée avant le nettoyage dans la majorité des cas, car les supports sont plus faciles à enlever lorsque la résine est encore légèrement souple et non entièrement polymérisée.
Outils recommandés :
- Pince coupante fine pour couper les tiges de support à la base
- Lame de scalpel ou cutter de précision pour détacher les points de contact résiduels
- Finishing Tool de Formlabs pour les zones délicates
La bonne technique :
Commencez par couper les tiges de support en laissant environ 2 mm de matière. Retirez ensuite ce restant progressivement avec la lame de scalpel, en travaillant perpendiculairement à la surface pour éviter d'arracher de la matière. Sur les zones très fines ou très détaillées, retirer les supports un par un est préférable au retrait en bloc.
Selon le type de résine :
Sur les résines rigides (Grey, Clear, Tough, Rigid 10K), le retrait des supports avant nettoyage est standard. Sur les résines souples (Flexible 50A, Flexible 80A), les supports sont plus difficiles à retirer proprement à cause de la déformation de la pièce sous la pression. Un léger refroidissement de la pièce (10 minutes au réfrigérateur dans un sac hermétique) peut aider à rigidifier temporairement la surface et faciliter l'opération.
2. Nettoyage : Form Wash et Form Wash L
Le nettoyage est l'étape qui consiste à éliminer la résine liquide non polymérisée qui recouvre la surface de la pièce après impression. Une pièce non nettoyée correctement présente une surface poisseuse, des propriétés mécaniques dégradées et un risque de contamination croisée si elle est manipulée ou stockée avec d'autres pièces.
Form Wash : pour les pièces standard
Le Form Wash est le système de nettoyage automatisé de Formlabs pour les imprimantes Form 4 et Form 4L. Il utilise de l'alcool isopropylique (IPA à 99 %) comme solvant et dispose d'un panier agitateur motorisé qui assure un nettoyage homogène de toutes les surfaces de la pièce, y compris les zones internes et les géométries complexes.
Son chronomètre intégré et son couvercle protègent l'IPA de l'évaporation et de l'exposition aux UV entre les sessions.
Form Wash L : pour les grandes pièces (Form 4L)
Le Form Wash L est la version grand format, conçue spécifiquement pour les pièces imprimées sur la Form 4L. Son volume de cuve nettement supérieur permet d'immerger entièrement des pièces de grande taille sans avoir à les décomposer ou à les traiter en plusieurs passages.
Durées de nettoyage recommandées par résine
Le temps de nettoyage dépend du type de résine et de la complexité géométrique de la pièce. Un nettoyage trop court laisse de la résine résiduelle en surface. Un nettoyage trop long ramollit les pièces, particulièrement les résines souples.
| Résine | Durée recommandée |
|---|---|
| Résines standard (Grey, White, Black, Clear) | 5–10 minutes |
| Fast Model Resin | 5 minutes |
| Tough 1500 / Durable | 10 minutes |
| Rigid 4000 / Rigid 10K | 10 minutes |
| Flexible 50A | 10 minutes maximum |
| Flexible 80A | 10 minutes maximum |
| High Temp Resin | 10 minutes |
| Castable Wax / Castable Wax 40 | 5 minutes |
Erreur fréquente à éviter :Ne jamais dépasser les durées recommandées pour les résines souples. Un IPA fortement chargé en résine (couleur orange intense) doit être renouvelé : il nettoie moins bien et peut redéposer de la résine sur les pièces.

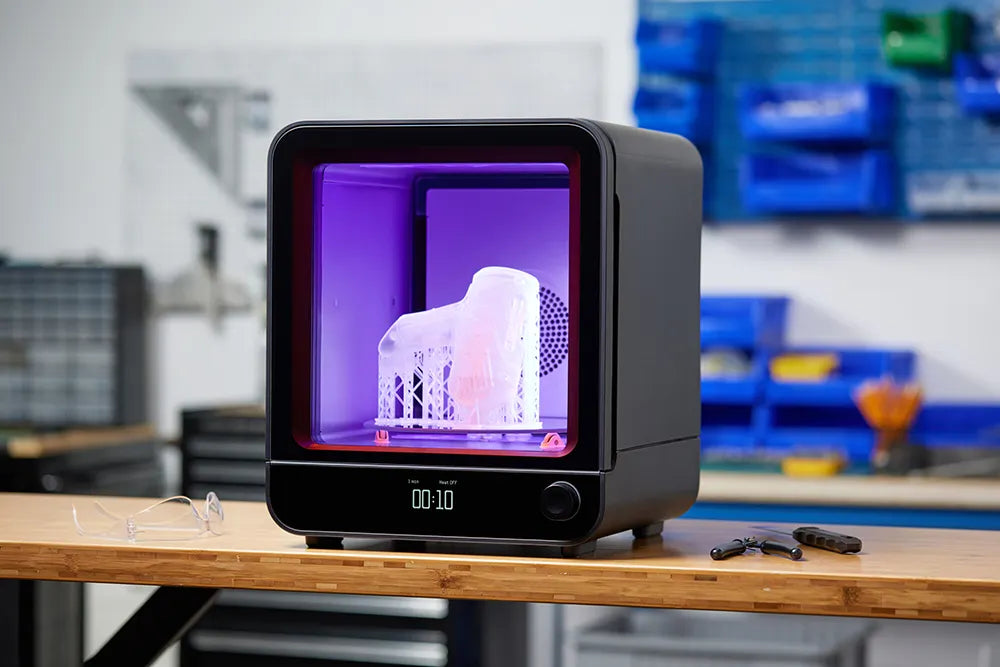

3. Post-polymérisation : Form Cure et Form Cure L
La post-polymérisation est l'étape la plus critique du post-traitement SLA. Après impression, les pièces ne sont que partiellement polymérisées : leurs propriétés mécaniques (résistance à la traction, rigidité, résistance à la chaleur) n'ont pas encore atteint leur niveau optimal. Le Form Cure expose les pièces à une lumière UV intense couplée à une chaleur contrôlée pour finaliser le processus de réticulation du polymère.
Sans post-polymérisation, une pièce en Rigid 10K n'atteindra jamais sa rigidité maximale. Une pièce en High Temp Resin ne tiendra pas ses performances thermiques. Une pièce en Flexible 50A restera sous-performante en résistance à la déchirure.
Form Cure : pour les imprimantes Form 4 et Form 4L
Le Form Cure combine une source de lumière UV à 405 nm et un système de chauffage jusqu'à 80 °C. Sa platine tournante assure une exposition homogène de toutes les faces de la pièce. Compatible avec toutes les résines Formlabs.
Form Cure L : pour les grandes pièces (Form 4L)
Le Form Cure L est la version grand format du Form Cure, conçue pour post-polymériser les pièces imprimées sur la Form 4L. Sa chambre de traitement plus large accueille des pièces de grande taille sans nécessiter de repositionnement manuel.
Températures et durées de post-polymérisation recommandées
| Résine | Température | Durée |
|---|---|---|
| Grey Resin V5 / White / Black | 60 °C | 30 minutes |
| Clear Resin V5 | 60 °C | 20 minutes |
| Fast Model Resin | 60 °C | 20 minutes |
| Tough 1500 V2 | 70 °C | 30 minutes |
| Durable Resin | 60 °C | 60 minutes |
| Rigid 4000 Resin | 70 °C | 60 minutes |
| Rigid 10K Resin | 70 °C | 60 minutes |
| Flexible 50A Resin | 60 °C | 60 minutes |
| Flexible 80A Resin | 60 °C | 60 minutes |
| High Temp Resin | 80 °C | 120 minutes |
| Castable Wax Resin | Ambiante | 15 minutes |
| Castable Wax 40 Resin | 60 °C | 30 minutes |
Points d'attention :
Les pièces doivent être post-polymérisées à sec, sans résidu d'IPA. Une pièce encore humide peut présenter une surface poisseuse après post-polymérisation. Pour la High Temp Resin, le cycle de 120 minutes à 80 °C est non négociable : une post-polymérisation insuffisante réduira significativement la résistance thermique réelle de la pièce.
4. Finitions optionnelles
Une fois les étapes obligatoires réalisées, plusieurs techniques de finition permettent d'améliorer l'aspect visuel ou les propriétés de surface.
Ponçage : pour une surface lisse et uniforme
Le ponçage est la technique de finition la plus utilisée pour éliminer les marques résiduelles des supports et lisser les strates de surface.
Progression recommandée :
- Grain 400–600 : élimination des marques de supports et irrégularités grossières
- Grain 800–1000 : première passe de lissage
- Grain 1500–2000 : préparation à l'apprêt ou à la peinture
- Grain 3000+ (ponçage humide) : finition ultra-lisse sur les résines transparentes
Favorisez le ponçage à l'eau (papier waterproof) pour éviter le colmatage du papier et obtenir une surface plus uniforme. Sur les résines Clear, un ponçage progressif jusqu'au grain 3000 suivi d'un polissage à la pâte polissante peut restituer une transparence proche de celle du verre.
Sablage : pour une surface mate et uniforme
Le sablage projette un média abrasif sous pression sur la surface de la pièce pour l'uniformiser rapidement. Le résultat est une surface mate et homogène, sans les strates visibles de l'impression SLA.
Le Fuse Blast, conçu initialement pour le post-traitement SLS, peut également être utilisé sur les pièces SLA. C'est particulièrement utile pour les moules imprimés en résine, où les strates de surface doivent être éliminées pour ne pas se transférer sur les pièces finales moulées.
Peinture et teinture
La teinture consiste à plonger la pièce dans une solution colorée : les pigments pénètrent et sont absorbés dans la résine sans ajouter d'épaisseur. Cette méthode préserve la translucidité des résines Clear et le niveau de détails. Idéale pour les pièces transparentes ou translucides.
La peinture consiste à appliquer une peinture acrylique par pinceau, aérographe ou bombe. Elle permet d'obtenir des effets multicolores sur une même pièce. Un apprêt est recommandé avant la peinture pour améliorer l'adhérence et révéler les éventuels défauts de surface résiduels.
Revêtements spécialisés
Revêtement polyuréthane : protection contre les UV et l'humidité, idéal pour les pièces exposées à l'extérieur ou en contact avec des fluides.
Revêtement céramique : augmente la résistance à l'abrasion et à la chaleur, utile pour les pièces fonctionnelles soumises à des frottements.
Galvanoplastie : dépôt d'une couche de métal (cuivre, nickel, chrome) sur la surface de la pièce SLA. Utilisée pour les pièces nécessitant une conductivité électrique, une résistance à l'usure élevée ou un aspect métallique premium.
5. Erreurs courantes et comment les éviter
Retirer les supports après post-polymérisation : Une fois pleinement polymérisée, la résine est plus dure et plus cassante. Retirer les supports à ce stade est plus difficile et augmente le risque de casser des détails fragiles. Retirez toujours les supports avant le nettoyage.
Surnettoyage des résines souples : La Flexible 50A et la Flexible 80A se ramollissent au-delà de 10 minutes dans l'IPA. Leur géométrie peut se déformer avant même la post-polymérisation. Respectez scrupuleusement les durées recommandées.
Post-polymérisation insuffisante : Une pièce insuffisamment post-polymérisée présente une surface légèrement poisseuse, des propriétés mécaniques inférieures aux spécifications et une durabilité réduite. Vérifiez toujours les paramètres recommandés pour chaque résine.
Pièce humide dans le Form Cure : Post-polymériser une pièce encore humide d'IPA peut provoquer une surface poisseuse ou des taches sur les résines claires. Laissez toujours les pièces sécher à l'air quelques minutes après le nettoyage.
IPA saturé : Un IPA orange foncé ou opaque ne nettoie plus efficacement. Renouvelez-le régulièrement ou exposez-le aux UV pour précipiter la résine dissoute, puis filtrez la solution avant réutilisation.
Tableau récapitulatif
| Étape | Outil Formlabs | Obligatoire | Durée indicative | Erreur à éviter |
|---|---|---|---|---|
| Retrait des supports | Pince + scalpel + Finishing Tool | Oui | Variable selon pièce | Retirer après post-polymérisation |
| Nettoyage | Form Wash / Form Wash L | Oui | 5–10 minutes (résines standard) 10 min max (résines souples) |
Surnettoyage résines souples, IPA saturé |
| Séchage | Air ambiant ou air comprimé | Oui | 5–10 minutes | Mettre la pièce humide dans le Form Cure |
| Post-polymérisation | Form Cure / Form Cure L | Oui | 15–120 min selon résine (60–80 °C) | Durée insuffisante, mauvaise température |
| Ponçage | Papier abrasif waterproof | Optionnel | Variable | Sauter les grains intermédiaires |
| Sablage | Fuse Blast (utilisable sur SLA) | Optionnel | Quelques minutes | Pression trop élevée sur pièces fines |
| Peinture / teinture | Peinture acrylique / bain coloré | Optionnel | Variable | Peindre sans apprêt sur surface non préparée |
| Revêtement spécialisé | PU, céramique, galvanoplastie | Optionnel | Variable selon procédé | Appliquer sur pièce insuffisamment post-polymérisée |
Conclusion
Le post-traitement transforme une impression en pièce fonctionnelle. Chaque étape a son rôle précis : le retrait des supports prépare la surface, le nettoyage élimine la résine résiduelle, la post-polymérisation développe les propriétés mécaniques définitives. Les finitions optionnelles répondent ensuite aux exigences esthétiques ou fonctionnelles spécifiques à chaque application.
Pour les utilisateurs de la gamme Form 4, le workflow Form Wash + Form Cure est conçu pour s'intégrer dans une chaîne de production fluide et reproductible. Pour les pièces grand format sur Form 4L, le Form Wash L et le Form Cure L assurent le même niveau de qualité à une échelle supérieure.
F.A.Q.
Peut-on nettoyer des pièces SLA sans Form Wash ?
Oui. Un bain d'IPA dans un contenant hermétique avec agitation manuelle est possible. Le Form Wash automatise et standardise cette étape pour plus de reproductibilité, mais n'est pas indispensable pour un usage occasionnel.
Peut-on utiliser autre chose que de l'IPA pour nettoyer les résines Formlabs ?
Formlabs recommande officiellement l'IPA à 99 % pour la majorité de ses résines. Certaines résines sont également compatibles avec le TPM (tripropylène glycol monométhyl éther), un solvant moins volatil et moins inflammable. Vérifiez la fiche technique de votre résine pour les solvants compatibles.
La post-polymérisation est-elle nécessaire pour toutes les résines ?
Oui pour toutes les résines d'ingénierie et techniques (Tough, Durable, Rigid, Flexible, High Temp). Pour les résines standard, elle améliore également les propriétés mécaniques et la stabilité de la couleur, même si la pièce peut sembler fonctionnelle sans elle.
Combien de temps peut-on conserver l'IPA du Form Wash ?
Surveillez la couleur : un IPA légèrement jaune est encore utilisable. Un IPA orange foncé est à renouveler. Vous pouvez prolonger sa durée de vie en l'exposant aux UV pour précipiter la résine dissoute, puis en filtrant la solution.
Les pièces doivent-elles refroidir après le Form Cure ?
Oui, particulièrement pour les résines post-polymérisées à haute température (High Temp à 80 °C, Rigid 10K à 70 °C). Laissez refroidir les pièces à température ambiante avant de les manipuler ou de mesurer leurs propriétés mécaniques finales.
Le ponçage est-il nécessaire sur toutes les pièces SLA ?
Non. Les pièces SLA Formlabs présentent déjà une bonne finition de surface après post-traitement standard. Le ponçage devient nécessaire uniquement pour éliminer des marques de supports visibles, obtenir une transparence maximale sur les résines Clear, ou préparer la surface à une peinture ou un revêtement.
Les pièces SLA peuvent-elles être utilisées pour le contact alimentaire après post-traitement ?
Le post-traitement seul ne rend pas une pièce SLA food safe. La porosité résiduelle de la surface et la nature chimique des photopolymères imposent des précautions supplémentaires. Consultez notre guide sur l'impression 3D et le contact alimentaire pour en savoir plus.
