La plupart des imprimantes 3D équipées de deux têtes d’impression suivent la même logique : ajouter un second extrudeur afin d’imprimer plusieurs matériaux ou plusieurs couleurs. Sur le papier, le concept est séduisant. Dans la pratique, il s’accompagne souvent de compromis : tête d’impression plus lourde, perte de performances, volume d’impression réduit ou complexité mécanique accrue.

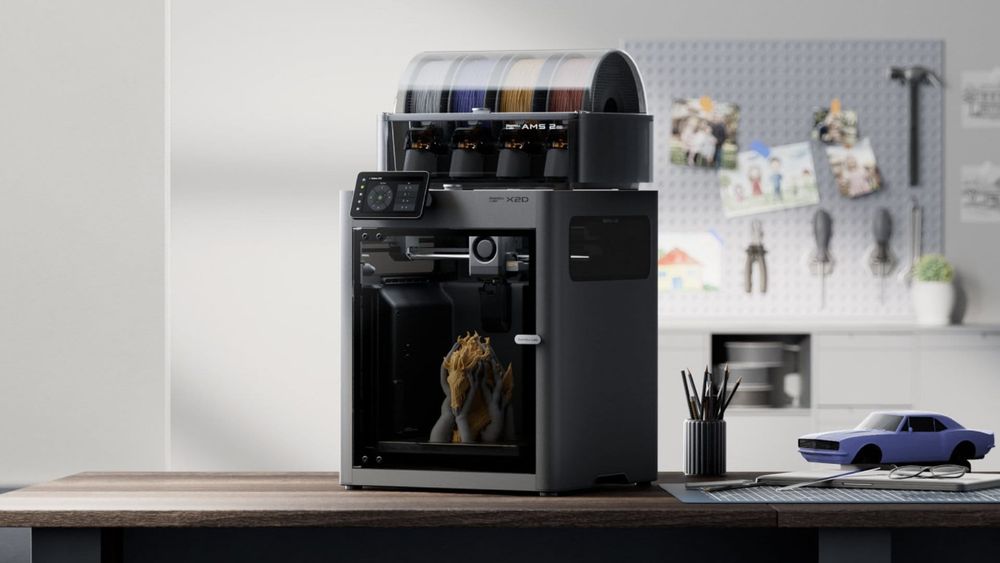

Avec la Bambu Lab X2D, les ingénieurs ont choisi une approche radicalement différente.
Plutôt que d’installer deux systèmes identiques sur une même machine, ils ont développé deux technologies d’extrusion complémentaires, chacune optimisée pour une mission précise. D’un côté, un extrudeur Direct Drive destiné au matériau principal. De l’autre, un extrudeur auxiliaire spécialement conçu pour les supports et les matériaux secondaires.
Une architecture unique qui permet de tirer parti des avantages de la double extrusion sans subir les inconvénients habituellement associés à ce type d'imprimantes.
Deux extrudeurs, deux fonctions bien distinctes
Au cœur de la X2D se trouvent deux systèmes d’alimentation en filament distincts :
- Un extrudeur Direct Drive monté directement sur la tête d’impression principale.
- Un extrudeur auxiliaire installé à l’arrière de l’imprimante et relié à la seconde tête via un tube PTFE.
Cette conception hybride permet à chaque technologie d’être exploitée là où elle est la plus performante.
La tête principale est dédiée à l’impression du matériau de construction, tandis que la tête auxiliaire prend en charge les matériaux de support et les filaments secondaires.
Direct Drive : la précision au service du matériau principal
La tête gauche de la X2D utilise une architecture Direct Drive classique.
L’extrudeur est installé juste à côté de la buse, ce qui réduit considérablement la distance parcourue par le filament avant sa fusion.
Cette configuration offre plusieurs avantages :
- Extrusion plus régulière ;
- Rétractions rapides et efficaces ;
- Meilleure qualité de surface ;
- Plus grande précision dimensionnelle ;
- Excellente compatibilité avec les matériaux techniques.
Pour toutes les pièces destinées à l’usage final, le Direct Drive reste aujourd’hui l’une des solutions les plus performantes du marché.
Une extrusion auxiliaire conçue pour les supports
La seconde tête repose sur un concept différent.
L’extrudeur est placé à l’arrière de l'imprimante et pousse le filament à travers un tube PTFE jusqu’à la buse. Ce système, inspiré du principe Bowden, a été spécialement développé pour gérer les matériaux de support sans alourdir la tête d’impression.
Cette configuration permet de :
- Réduction du poids de la tête d’impression ;
- Meilleure stabilité lors des mouvements rapides ;
- Réduction des vibrations ;
- Qualité d’impression plus homogène ;
- Conservation du volume d’impression standard.
Cette solution permet également de conserver les dimensions standard de la machine.
Si les deux extrudeurs étaient installés côte à côte sur la tête d’impression, comme sur certains systèmes IDEX ou multi-matériaux, il faudrait soit réduire le volume d’impression, soit augmenter la taille globale de l’imprimante.
La X2D conserve ainsi la même empreinte au sol que les machines des séries X et P, un avantage important pour les professionnels exploitant des fermes d’impression 3D.
Un système optimisé pour l’alimentation longue distance
Pour garantir une alimentation fiable, la X2D utilise un moteur d’extrusion renforcé capable de compenser les frottements générés dans le tube PTFE.
Cette puissance supplémentaire permet de maintenir une pression constante et d’assurer une alimentation régulière jusqu’à la buse.
Le résultat est un système capable de gérer efficacement les matériaux de support tout en limitant les risques de sous-extrusion ou de blocage.
Les contraintes physiques d’un système Bowden
Comme toute solution utilisant un long guide de filament, l’extrusion auxiliaire obéit à certaines lois mécaniques.
Le filament possède une légère élasticité. Sous l’effet de la pression, il se comprime et se détend progressivement. Cette réaction crée un délai entre le mouvement du moteur et la réponse effective de la matière au niveau de la buse.
Ce phénomène, appelé hystérésis élastique, explique pourquoi les paramètres d’impression diffèrent entre les deux têtes.
Les rétractions doivent être plus importantes et les algorithmes de compensation de pression davantage sollicités afin de maintenir une extrusion précise.
Le coefficient K, utilisé dans les algorithmes de compensation de pression, est également supérieur.
Cette valeur permet au firmware d’anticiper les variations de pression dans le système et de maintenir une extrusion régulière même lors des changements de vitesse ou de direction.
Quelle tête utiliser pour obtenir les meilleurs résultats ?
Pour exploiter pleinement les capacités de la X2D, il est conseillé de réserver :
La tête Direct Drive pour :
- PLA ;
- PETG ;
- ABS ;
- ASA ;
- TPU ;
- Nylon ;
- Composites techniques ;
- Matériaux destinés à la pièce finale.
La tête auxiliaire pour :
- Supports solubles ;
- Matériaux de support dédiés ;
- Interfaces de support ;
- Filaments secondaires.
Cette répartition permet de tirer parti des avantages de chaque technologie tout en limitant leurs contraintes respectives.
La tête auxiliaire est conçue avant tout pour imprimer les supports.
Sa vitesse maximale est limitée à 200 mm/s avec une accélération recommandée de 1000 mm/s². Des valeurs inférieures à celles de la tête principale, mais largement suffisantes pour sa fonction.
Lorsque cette tête est activée, le système mécanique réduit également la hauteur maximale d’impression de 4 mm. Une contrainte mineure qui reste sans impact dans la majorité des projets.
Bambu Lab X2D : une nouvelle vision de la double extrusion
La véritable innovation de la X2D ne réside pas simplement dans la présence de deux têtes d’impression, mais dans la manière dont elles travaillent ensemble.
D’un côté, le Direct Drive offre la précision, la réactivité et la qualité nécessaires à la fabrication des pièces finales. De l’autre, l’extrusion auxiliaire prend en charge les matériaux de support.
Chaque système accomplit une tâche précise et le fait avec une efficacité maximale.
Cette approche ouvre la voie à une nouvelle génération d’imprimantes 3D multi-matériaux, plus intelligentes, plus performantes et mieux adaptées aux exigences de la fabrication moderne.
