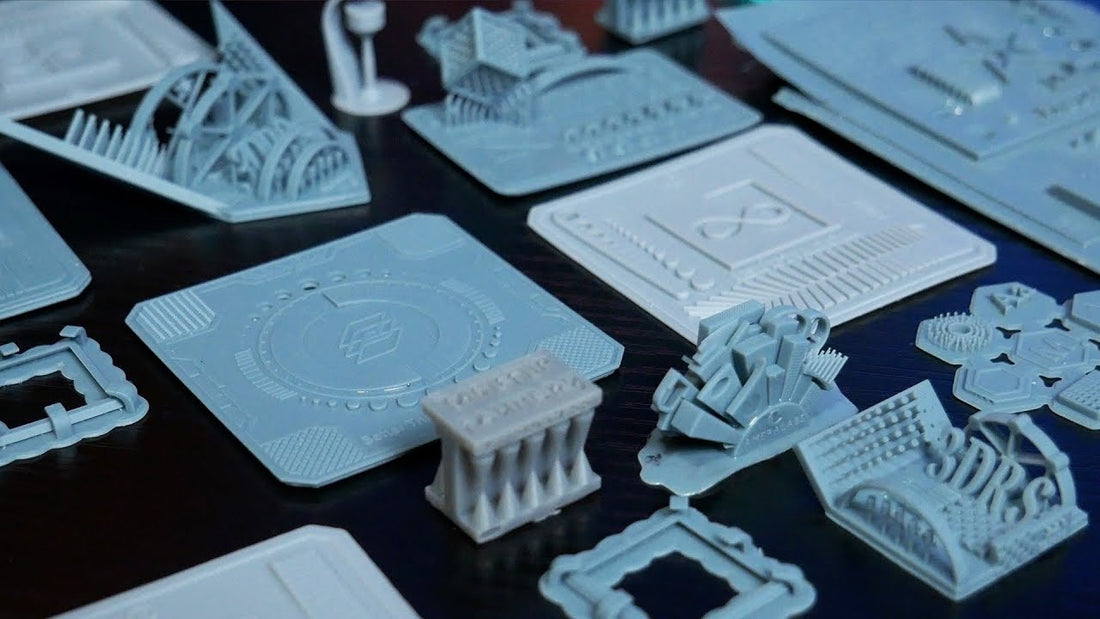

Le marché de l’impression 3D grandissant chaque jour, il est de plus en plus difficile de trouver l’imprimante ou le matériau qui conviendra à nos besoins. D’autant plus que les machines récentes mettent de plus en plus l’accent sur les performances. Heureusement, des modèles de test à imprimer permettent maintenant de mettre en avant les forces ou faiblesses de nos machines ou filaments.
Nous allons à travers cet article vous présenter quelques-uns des tests les plus répandus et comment décrypter les résultats obtenus. (Découvrez également comment optimiser une imprimante 3D après l'avoir testée).
3DBenchy : le plus connu des tests d’imprimantes 3D
Ce petit bateau est bien plus complexe qu’il en a l’air. En effet, il est ce qu’on appelle dans le monde de l’informatique un « Benchmark » c’est-à-dire un crash-test dont le but est de pousser nos machines à leur maximum et d’étudier le rendu afin de voir quelles éventuelles difficultés elles gèreront plus ou moins bien.
Voici donc la page du projet #3DBenchy où il est possible de retrouver des comparatifs ainsi qu’un descriptif détaillé des différentes mesures à effectuer sur votre embarcation de test : http://www.3dbenchy.com/
Le modèle 3D est quant à lui téléchargeable directement sur Thingiverse à cette adresse : http://www.thingiverse.com/thing:763622
Nous vous conseillons bien sûr l’utilisation d’un pied à coulisse pour mesurer le plus précisément possible les résultats obtenus. Le modèle étant à imprimer à l’échelle 1:1, une différence de cotes par rapport aux mesures données permettra de mettre en avant une imprécision sur l’un de vos axes X/Y par exemple. Il vous suffira ensuite de contrôler sur votre machine qu’aucune poulie n’est desserrée ou qu’aucun axe ne soit voilé.
En fonction des résultats obtenus, vous pourrez, par exemple, limiter les incrustations dans vos modèles si votre machine semble avoir du mal à les gérer. À noter qu’une version du 3DBenchy, développée pour la double extrusion, est depuis peu disponible pour le test de vos LeapFrog, FlashForge ou Tobeca par exemple.
Le test d’imprimante complexe : le « ctrlV »
Parmi les tests les plus répandus, nous pouvons notamment trouver celui de « ctrlV » disponible à cette adresse : http://www.thingiverse.com/thing:704409
Ce test est quant à lui un test « à plat » avec des formes complexes pour la plupart des imprimantes actuelles. Il est composé de porte-à-faux difficiles, de dômes et de pointes qui pousseront la plupart des imprimantes dans leurs derniers retranchements pour obtenir de bons résultats.
Concernant le paramétrage de vos machines pour l’impression de ce test, il est conseillé un taux de remplissage de 33% et l’épaisseur de couches la plus fine possible.
Le test des porte-à-faux
L’un des autres tests les plus couramment mentionnés sera bien évidemment le test de porte-à-faux que nous avons par exemple illustré ici.
Ce test permet de mettre en avant le bon fonctionnement du système de refroidissement et la gestion des porte-à-faux d'une imprimante. Il est tout de même important de rappeler que pour ce test comme pour tous les autres que vous utiliserez, il est primordial d’utiliser les mêmes réglages et conditions d’impressions afin de ne pas fausser les résultats.
Ce test est quant à lui disponible à cette adresse : http://www.thingiverse.com/thing:725588
Le test à la carte
Et enfin, l’un des tests que nous utilisons le plus souvent lors de nos mises à l’épreuve de machines est un panel de pièces destiné à tester point par point les contraintes que vous souhaitez comme les porte-à-faux, le cordage (stringing) ou encore le respect de cotes.
Ce pack de modèles de test est disponible à cette adresse : http://www.thingiverse.com/thing:533472
Cette liste de différents modèles de test est bien entendu non-exhaustive, mais représente globalement ce qui est le plus communément à tester sur votre imprimante 3D, ou avec les différents filaments que vous pourriez être amené à utiliser.
